仲宏君:200KWH工商业小型储能系统液冷解决方案

大家好,今天淘光伏学院创始人 江苏省综合能源服务专委会秘书长 仲宏君给大家聊聊工商业储能系统液冷解决方案,给大家做一些参考。



海外户用储能市场的火爆发展,作者还是比较看好国内的工商业分布式储能系统,目前大部分储能系统均采用磷酸铁锂电池,通过PCS,消防系统,冷凝系统,BMS,EMS,进行有效的集成与调试,形成统一标准化产品。今天给大家分享一套100KW/200KWH的户外储能柜,可以具备并机功能,而且采用液冷的方式降温。





产品类型:100kW/200kWh磷酸铁锂储能系统柜





产品特点:





模块化设计:配置灵活,支持并联扩容





高效的散热设计:采用液冷散热,精准高效控制系统热效应,延长电池使用寿命





可靠的电池管理系统:电子元器件 90%来自世界一流厂商,专利软件算法保障设备运行可靠





智能运维平台:世界级云平台管理团队,顶尖算法实现电芯级故障定位





卓越机构方案:IP67 电池包防水设计,IP54 储能柜设计,专业可定制化外观



仲宏君:200KWH工商业小型储能系统液冷解决方案

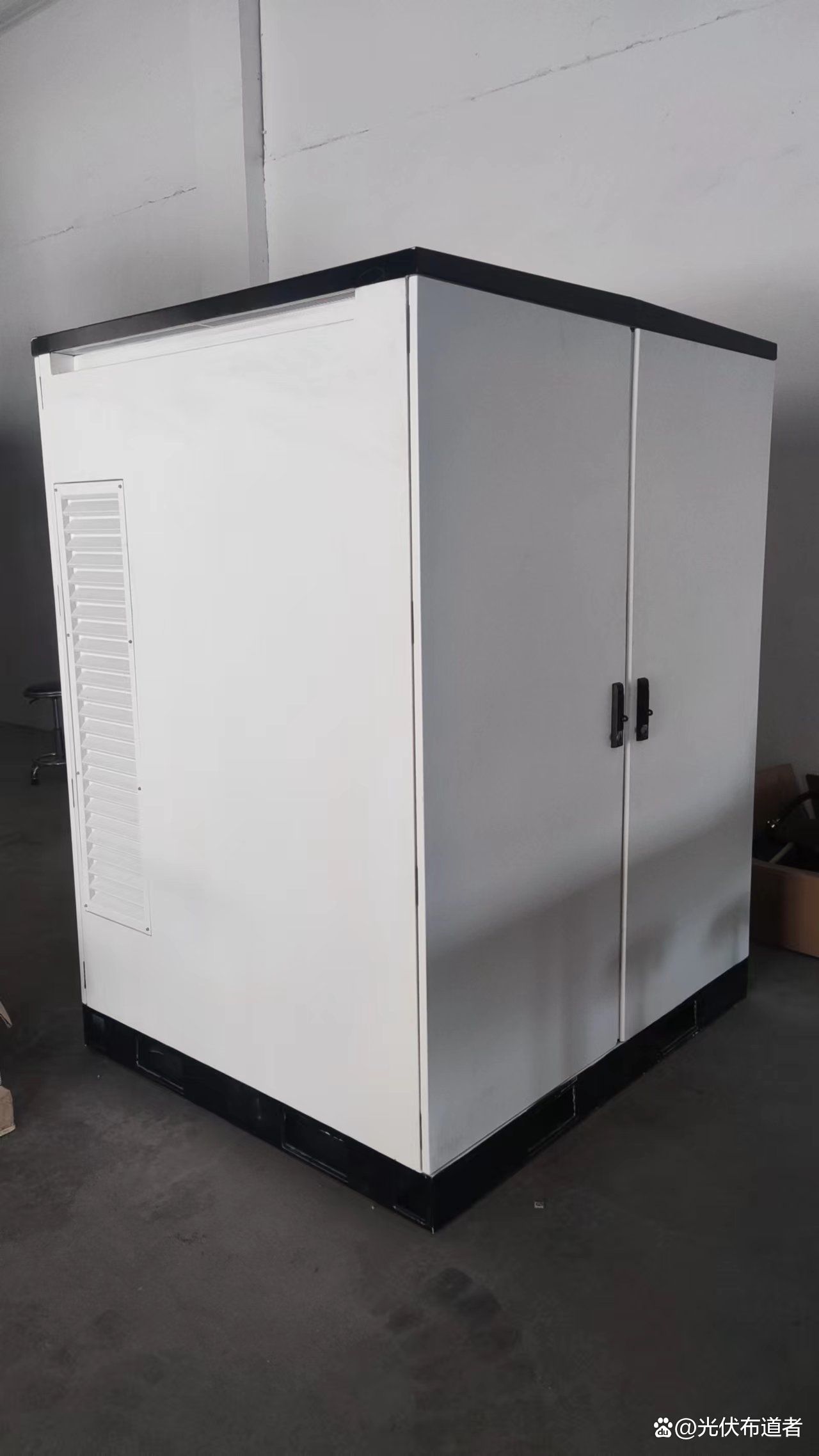

外观情况



更加看重其标准化的并机功能,可扩展性,而且有效的解决了大部分工商业业主的安装场地空间。主要应用于适合电力储能、 备用电源、调峰、调频和微电网等多场合。





储能柜包含 5 个电池箱、1 个控制箱、1 套液冷系统、1 套 BMS 系统、1 台逆变器、1 套消防系统以及配电系统。



仲宏君:200KWH工商业小型储能系统液冷解决方案

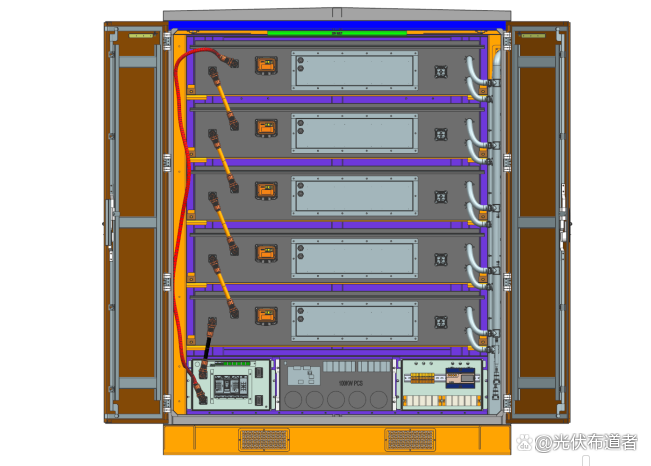

内部结构图



尺寸:1500*1300*1930mm 重量:3000KG 可定制外形。





这种标准化的产品将来将广泛应用于工商业储能中,而且方便扩容,小巧便捷,寿命比较长,通过液冷方式对内部电池进行降温,延长使用寿命。





本储能系统通过五个电池包进行串联,通过液体进行降温,最大电压范围400V,最大电流160A,最大充放电功率110,最大充电容量215,最大放电容量185,防护等级IP54



仲宏君:200KWH工商业小型储能系统液冷解决方案

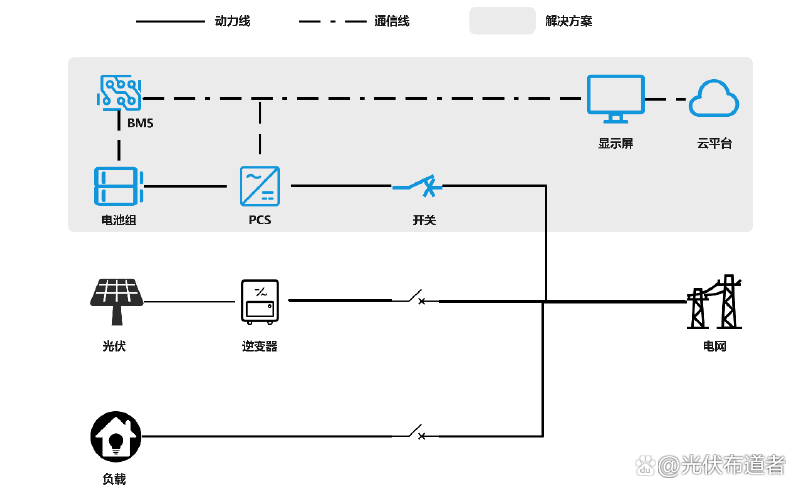

拓扑图



大家需要了解的可以与仲老师交流,就在我们淘光伏学院储能教学基地现场。
